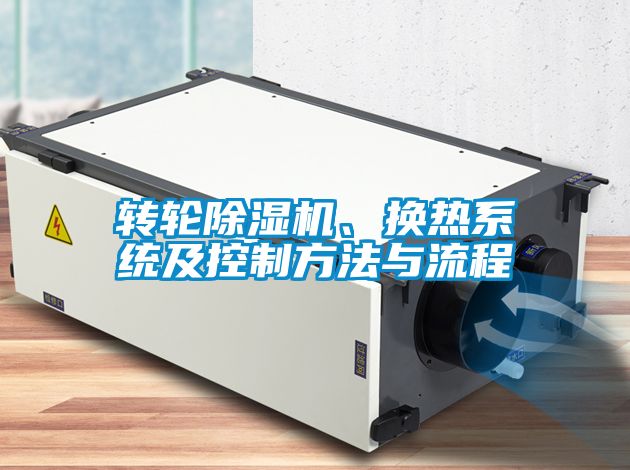

轉輪除濕機、換熱系統及控制方法與流程

　　1.本發明涉及空調技術領域，特別是涉及一種轉輪除濕機、換熱系統及控制方法。背景技術：2.檔案館的庫房對于室內空氣溫、濕度要求較高，對于空氣深度除濕的需求極其嚴格，而在空氣處理的過程中，使用轉輪除濕的形式可以有效的對空氣進行深度除濕。轉輪除濕機主要部件是轉輪，轉輪表面涂敷有吸濕劑，且表面設置有蜂窩狀多孔道，通過緩慢旋轉轉輪，可以吸附流過該轉輪的濕空氣中的水分，吸濕后的轉輪經高溫干燥氣流烘吹，能使吸濕劑脫水再生。而這個過程需要額外對再生空氣進行加熱，才能有效的將空氣中的水分排出，這部分加熱的熱量，一般使用電加熱的形式進行加熱，能耗較高。技術實現要素：3.本發明為了解決上述現有技術中轉輪除濕能源利用效率低的技術問題，提出一種轉輪除濕機、換熱系統及控制方法。4.本發明采用的技術方案是：本發明提出了一種轉輪除濕機，包括：除濕轉輪段，設置在所述除濕轉輪段內的除濕轉輪，所述除濕轉輪段內分隔形成再生風風道和除濕風道，所述再生風風道內設有通過管道連通換熱主機散熱端或供熱端的加熱器，所述加熱器加熱流經所述除濕轉輪的空氣。5.本發明還包括：設置在所述再生風風道內的電加熱器，所述電加熱器設置在所述除濕轉輪與所述加熱器之間。6.優選地，所述加熱器為換熱盤管。7.進一步的，所述除濕轉輪的一部分位于所述再生風風道內，另一部分位于所述除濕風道內，所述再生風風道的空氣流向與所述除濕風道的空氣流向相反。8.本發明還包括檢測所述加熱器與所述電加熱器之間的空氣溫度的第一溫度傳感器，檢測所述電加熱器與所述除濕轉輪之間的空氣溫度的第二溫度傳感器。9.本發明還包括一種換熱系統，包括所述換熱主機和上述的轉輪除濕機。10.進一步的，換熱主機連接所述加熱器的管道上設有變頻水泵。11.換熱系統包括：空氣處理機組，所述空氣處理機組包括所述除濕轉輪段，設置在所述除濕轉輪段的除濕風道出風側的表冷段，所述表冷段內的表冷器通過管道連通所述換熱主機的供冷端。12.優選地，所述換熱主機為四管制熱回收機組。13.本發明還提出一種上述的換熱系統的控制方法，包括步驟：判斷第一溫度傳感器檢測到的空氣溫度是否等于預設溫度，若是，保持當前控制狀態，若否，通過控制所述變頻水泵與電加熱器調節經過所述除濕轉輪的空氣溫度。14.控制所述變頻水泵與電加熱調節經過所述除濕轉輪的空氣溫度具體包括步驟：判斷第一溫度傳感器檢測到的空氣溫度是否小于預設溫度，且所述變頻水泵達到最大開度，若是，開啟所述電加熱器調節空氣溫度，若否，控制所述變頻水泵的開度調節空氣溫度。15.進一步的，開啟所述電加熱器調節空氣溫度包括步驟：判斷第二溫度傳感器檢測到的溫度是否等于預設溫度，若否，增大所述電加熱器功率，若是，所述電加熱器保持當前功率。16.進一步的，控制所述變頻水泵的開度調節空氣溫度包括步驟：判斷第一溫度傳感器檢測到的空氣溫度是否等于預設溫度，若是，所述變頻水泵的開度保持不變，若否，減小所述變頻水泵的開度。17.與現有技術比較，本發明通過在轉輪除濕段的再生風風道內設置連通四管制機組散熱端的加熱盤管，回收四管制機組的熱量來進行除濕，使四管制機組與轉輪除濕機相結合，有效提高了能源的利用效率，并根據溫度實時調節變頻水泵供熱量，進一步節約能耗，實現精準的溫度控制。附圖說明18.為了更清楚地說明本發明實施例中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動性的前提下，還可以根據這些附圖獲得其他的附圖。19.圖1為本發明實施例的結構示意圖；圖2為本發明實施例的流程圖。具體實施方式20.為了使本發明所要解決的技術問題、技術方案及有益效果更加清楚明白，以下結合附圖及實施例，對本發明進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本發明，并不用于限定本發明。21.下面結合附圖以及實施例對本發明的原理及結構進行詳細說明。22.現有的轉輪除濕機主要部件是除濕轉輪，轉輪表面涂敷有吸濕劑，且表面設置有蜂窩狀多孔道，通過緩慢旋轉轉輪，可以吸附流過該轉輪的濕空氣中的水分，吸濕后的轉輪經高溫干燥氣流烘吹，能使吸濕劑脫水再生。而這個過程需要額外對再生空氣進行加熱，才能有效的將空氣中的水分排出。23.如圖1所示，本發明提出了一種轉輪除濕機，包括：除濕轉輪段，除濕轉輪段分為上下兩層，上層形成再生風風道22，用于流通加熱的空氣，使除濕轉輪8的吸濕劑脫水再生；下層形成除濕風道21，連通新風口和供給用戶的送風口。除濕轉輪8的上半部分位于再生風風道22內，下半部分位于除濕風道21內，再生風風道22的再生進風口與除濕轉輪8之間設有加熱器6，加熱器6連接換熱主機1的熱端（可以為散熱端，也可以為供熱端，具體根據換熱主機的類型來確定），用于加熱經過除濕轉輪8的空氣，在除濕轉輪需要加熱的空氣使吸濕劑脫水再生時，可以利用換熱主機的冷凝器的熱量加熱加熱器，提高熱量的利用效率。24.為了避免冷凝器熱量不足的情況，再生風風道內還設有電加熱器7，電加熱器7設置在除濕轉輪8與加熱器6之間，當加熱器6的換熱溫度不夠時，再開啟電加熱器7進行輔助升溫。25.除濕轉輪段的上層設有再生進風口和再生排風口，下層的右側設有新風回風段12，可通入新風或回風。下層的左側連接表冷段9以及送風段13，使供給用戶的空氣先經過除濕風道21，通過除濕轉輪8除濕，再經過表冷段降溫。且再生風風道22的空氣流向與除濕風道21的空氣流向相反，使除濕轉輪8可以正常向一個方向轉動。26.加熱器6與電加熱器7之間設有第一溫度傳感器10，用于檢測加熱器加熱的空氣溫度t1，電加熱器7與除濕轉輪8的上半部分之間設有第二溫度傳感器11，用于檢測電加熱器7加熱后的空氣。通過設置溫度傳感器便于后續的控制。27.加熱器6具體可以是加熱盤管，或者是其他管道形式。28.本發明還提出一種換熱系統，包括換熱主機1和空氣處理機組，空氣處理機組包括上述轉輪除濕機，除濕轉輪段下層的除濕風道21的右側連接新風回風段12，左側連通表冷段9和送風段13，且表冷段9與送風段13之間還可以設置過濾段等功能段。即新風回風段、除濕轉輪段、表冷段、過濾段和送風段為空氣處理機組的功能段。29.換熱主機1具體可以為四管制熱回收主機，其對應冷凝器的散熱端通過管道連通冷卻塔5，并同時通過管道連通加熱器6，且連通加熱器6的管道與連通冷卻塔5的管道上都設有變頻水泵4（以下的控制方法主要是控制連通加熱器的管道上的變頻水泵），連通加熱器6的管道上還設有流量計3，可查看管道流量。換熱主機的控制器可以根據溫度傳感器檢測到的空氣溫度來控制變頻水泵與電加熱器的功率。30.換熱主機1的蒸發器即供冷端通過管道連通上述表冷段9內的表冷器，為空氣處理機組供冷。31.如圖2所示，本發明還提出一種上述換熱系統的控制方法，包括步驟：判斷第一溫度傳感器檢測到的空氣溫度t1是否等于預設溫度t，若是，保持當控制狀態，若否，則通過控制變頻水泵與電加熱器調節經過所述除濕轉輪的空氣溫度。32.通過控制變頻水泵與電加熱器調節經過所述除濕轉輪的空氣溫度具體步驟為：先判斷第一溫度傳感器檢測到的空氣溫度是否小于預設溫度t，且變頻水泵的達到最大開度，若是，開啟電加熱器調節空氣溫度，若否，控制變頻水泵的開度大小調節空氣溫度。33.開啟電加熱器調節空氣溫度具體包括步驟：判斷第二溫度傳感器檢測到的空氣溫度t2是否等于預設溫度t，若否，增大所述電加熱器功率，若是，電加熱器保持當前功率。34.控制變頻水泵的開度大小調節空氣溫度具體包括步驟：判斷第一溫度傳感器檢測到的空氣溫度t1是否等于預設溫度，若是，變頻水泵的開度保持不變，使溫度保持在預設溫度，若否，減小變頻水泵的開度，避免溫度過高。35.以上所述僅為本發明的較佳實施例而已，并不用以限制本發明，凡在本發明的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本發明的保護范圍之內。
